Procedimiento de Toolbox Chaos
Comparación de métodos de integración
Ejecuta Euler, Heun y RK4 sobre un flujo EDO continuo compatible con las mismas entradas, interpreta la separación en un horizonte finito y diseña una comprobación defendible de refinamiento del paso.
Pregunta y resultado
Cálculo que realizará
Evaluar la sensibilidad numérica de un flujo EDO compatible y separar el desacuerdo entre solucionadores de los efectos dinámicos estudiados.
Configuración requerida
- Utiliza un flujo EDO continuo compatible, de preferencia un caso registrado de tres estados como Lorenz, Rössler o Chua, con un vector de parámetros, una condición inicial, un paso y una duración fijos.
- Este tutorial cubre flujos EDO continuos compatibles. Mapas discretos, dinámica con retardo de Mackey–Glass y Lorenz-96 requieren sus contratos de actualización específicos.
- Comprende que las trayectorias sensibles pueden divergir punto a punto aunque dos métodos fiables reproduzcan el mismo régimen estadístico.
Panel y figura
Magnitudes representadas
Configuración y cálculo
Secuencia de controles
-
Define un experimento común
Selecciona un flujo EDO continuo compatible, sus parámetros, un estado inicial, el paso dt y la duración T. Estos valores se comparten entre todos los métodos marcados.
Comienza con una duración moderada para poder leer el crecimiento temprano del error antes de que domine la divergencia sensible a largo plazo.
-
Selecciona los métodos
Activa «Euler explícito», «Heun / Euler mejorado (RK2)» y «Runge–Kutta 4». Asigna colores distintos y con alto contraste.
Los tres son métodos de paso fijo en esta interfaz; la integración adaptativa con control de error corresponde a otro contrato de comparación.
-

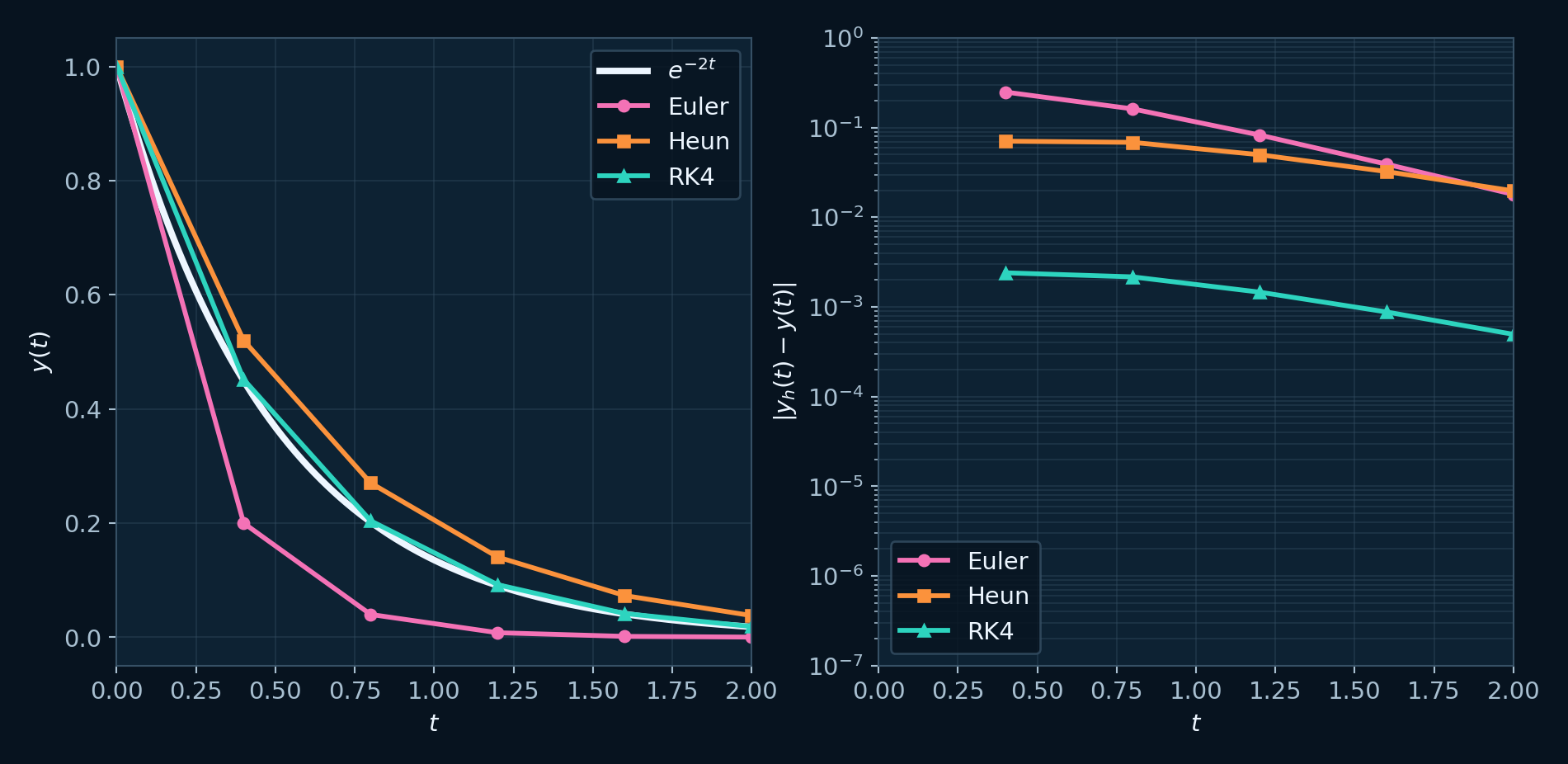

Genera la superposición
Presiona «Comparar integradores» e inspecciona la concordancia temprana, la deriva de fase, los cambios de amplitud, el acotamiento y cualquier fallo específico de un método.
Estime la precisión mediante refinamiento del paso y cantidades comparables, con independencia de la complejidad visual de la traza.
-
Repite con la mitad del paso
Mantén fijos el modelo, el estado inicial y el horizonte; divide dt entre dos y vuelve a generar la superposición.
Busca una mejor concordancia inicial y convergencia de las regiones acotadas, frecuencias dominantes, distribuciones de extremos u otras cantidades pertinentes para el estudio.
-
Separa las preguntas transitorias y asintóticas
Utiliza una ventana corta para evaluar la concordancia local de integración y otra más larga para comparar resúmenes robustos.
Si una conclusión cambia al reducir el paso a la mitad, regístrela como cuestión numéricamente pendiente y continúe el refinamiento.
-
Exporta un registro comparativo
Guarda la figura comparativa para cada paso probado e incluye el paso y el horizonte en los nombres de archivo.
Informe la lista de métodos activados e identifique cuáles integran el resultado comparado.
Una matriz práctica de comparación
- Filas: Euler, Heun y RK4.
- Columnas: dt, dt/2 y, cuando sea necesario, dt/4.
- Entradas fijas: ecuaciones, vector de parámetros, condición inicial y horizonte de observación.
- Salidas declaradas: desviación en tiempos tempranos, acotamiento, retrato de fase, picos espectrales dominantes u otro resumen específico del problema.
- Decisión: adecuada, inadecuada o pendiente de mayor resolución.
Registro
Datos obtenidos
- Una superposición que muestre dónde concuerdan o se separan Euler, Heun y RK4 con entradas idénticas en un flujo EDO compatible.
- Un estudio de paso con dos niveles que indique si la conclusión cualitativa es suficientemente estable para uso exploratorio.
Lectura científica
Criterios de interpretación
Una concordancia en tiempos tempranos que mejora al refinar el paso respalda la consistencia numérica. En sistemas sensibles, evalúe la separación tardía mediante las cantidades resumidas declaradas.
Un solucionador que diverge, cambia el régimen aparente o conserva grandes discrepancias después del refinamiento indica que el paso o el método elegidos son inadecuados para el propósito declarado.
Archivos
Registro del experimento
- Registra cada método activado, dt, T, los parámetros y el estado inicial.
- Exporta tanto la figura con el paso original como la de paso refinado.
- Declara el criterio de comparación: trayectoria temprana, geometría, extremos, espectro u otro resumen explícito.
Aplicaciones
Preguntas que admite el cálculo
- Enseñanza del error de truncamiento y la sensibilidad numérica.
- Selección de un método y un paso prácticos antes de una campaña paramétrica mayor.
- Documente que un retrato o diagnóstico cualitativo persiste al refinar el paso.
Alcance
Condiciones de la evidencia
- El panel compara los métodos de paso fijo implementados. Complete el estudio de error o de integradores adaptativos con herramientas diseñadas para esos fines.
- Este flujo cubre EDO continuas compatibles. Mapas, ecuaciones con retardo y Lorenz-96 requieren procedimientos de comparación acordes con su actualización.
- La concordancia punto a punto en tiempos largos suele ser inadecuada como único criterio para trayectorias caóticas.
- La concordancia entre métodos aporta un control de discretización; compleméntelo con los diagnósticos y pruebas requeridos para caos, atracción u ocultamiento.
