Procedimiento de Toolbox Chaos
Flujos de trabajo de investigación
Convierte la exploración gráfica en estudios acotados y trazables de parámetros, condiciones iniciales, sensibilidad numérica, espectros, estabilidad y multestabilidad.
Pregunta y resultado
Cálculo que realizará
Diseñar una campaña exploratoria en la que cada afirmación tenga una operación gráfica, una salida guardada y un paso de verificación correspondientes.
Configuración requerida
- Formula una pregunta específica, variables independientes, controles fijos, métricas de salida y un criterio de detención antes de ejecutar una cuadrícula grande.
- Establece una simulación de referencia y una convención reproducible de exportación.
- Distingue la evidencia exploratoria de una demostración formal y de los análisis especializados realizados fuera de Toolbox Chaos.
Panel y figura
Magnitudes representadas
Configuración y cálculo
Secuencia de controles
-
Formula una pregunta comprobable
Algunos ejemplos son cómo cambia un retrato con un parámetro, si un pico espectral persiste al refinar o si condiciones iniciales registradas alcanzan estados de largo plazo visiblemente distintos.
Formule un objetivo delimitado, defina la salida calculada e indique qué resultado llevará a continuar, reformular o descartar.
-
Establece la referencia
Utiliza «Atractor 3D», «Retratos 2D» y «Series temporales» para comprobar el acotamiento, la duración del transitorio, la escala de los estados y los observables útiles.
Utiliza «Comparar metodos» y el refinamiento del paso antes de comprometerte con un barrido costoso.
-
Elige el eje de exploración
Para un parámetro del modelo, utiliza «Bifurcación» con un intervalo y una densidad de muestreo declarados. Para estados iniciales, utiliza «Coexistencia» o «Cuenca de atracción» únicamente cuando sean compatibles sus casos o clasificadores registrados.
Para una comparación pequeña guiada por una hipótesis, usa una matriz de ejecuciones con un solo factor modificado y retratos, series temporales o espectros guardados.
-
Añade el diagnóstico correspondiente

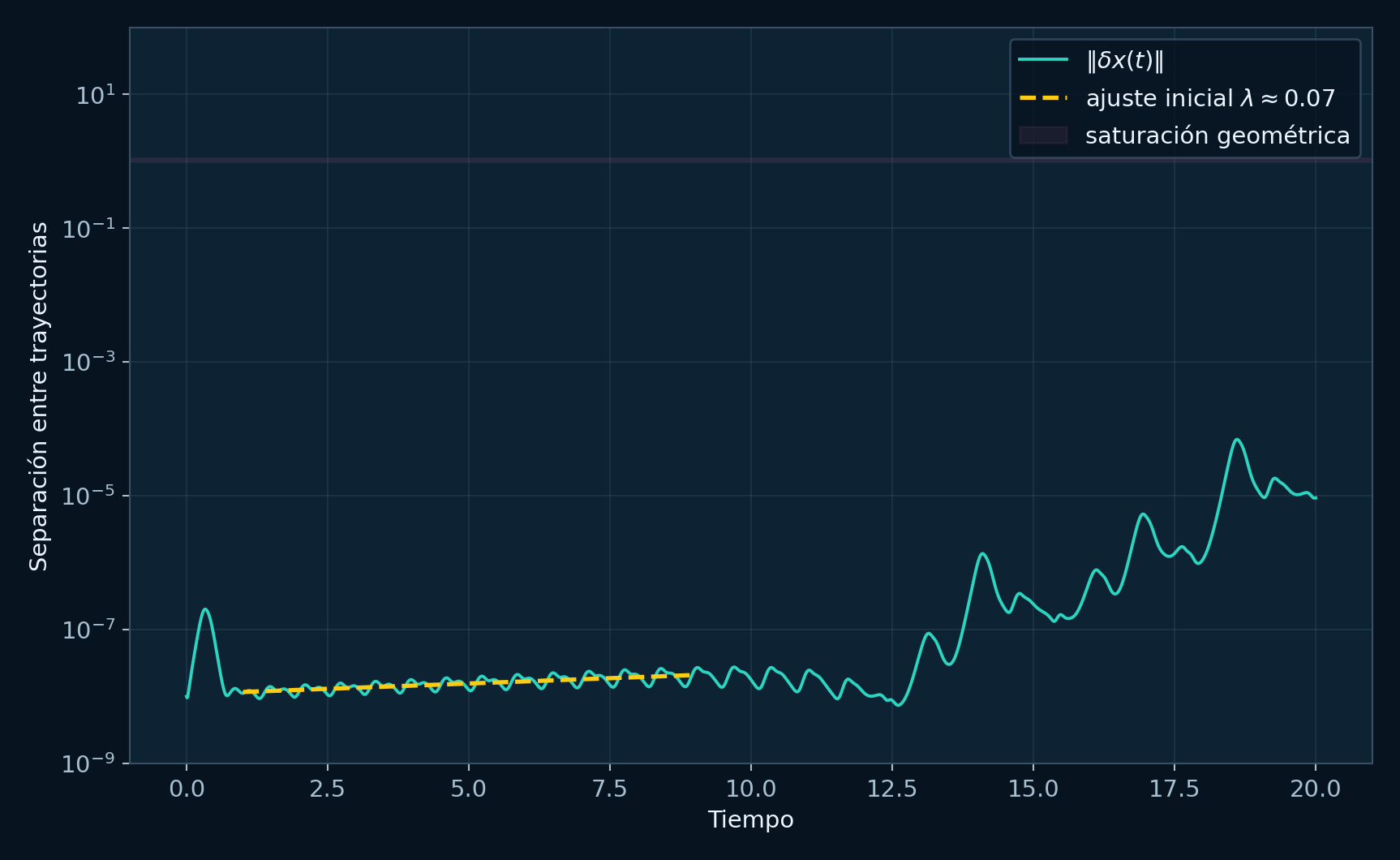

Utiliza «Espectro» para la estructura en frecuencia, «Lyapunov» para el cálculo compatible de tiempo finito en flujos EDO 3D y «Autovalores» para el análisis local compatible de equilibrios.
Ningún diagnóstico debe emplearse fuera del tipo de modelo, dimensión o contrato numérico declarado por su pestaña.
-
Repite y refina
Repite casos seleccionados con un paso menor, horizonte mayor, transitorio distinto y estados iniciales próximos. Aumenta la resolución del barrido o de la cuenca solo después de que la campaña gruesa identifique una región acotada que merezca refinamiento.
Conserve los casos divergentes, pendientes de conclusión y contradictorios; determinan los límites del estudio.
-
Informa una matriz de evidencia
Para cada conclusión, enumera la salida directa, las comprobaciones numéricas, las explicaciones alternativas y las limitaciones restantes.
Utiliza expresiones como «estimación de tiempo finito», «con la resolución de cuadrícula probada» y «para las condiciones iniciales muestreadas» siempre que esos calificadores definan la evidencia.
Cuatro patrones de estudio reutilizables
- Estudio paramétrico: referencia → barrido de bifurcación → retratos o series temporales seleccionados → diagnóstico → refinamiento del paso y la cuadrícula.
- Estudio de condiciones iniciales: parámetros fijos → plano o dominio declarado → cuenca o comparación de coexistencia registrada → trayectorias representativas → comprobaciones de resolución y horizonte.
- Estudio numérico: modelo fijo → comparación Euler/Heun/RK4 → escala de pasos → cantidades resumen estables → elección del método con limitaciones.
- Piloto de modelo personalizado: validar la definición JSON → simulación de referencia → comprobación independiente de las ecuaciones → refinamiento numérico → decidir si se necesita código especializado.
Registro
Datos obtenidos
- Una referencia y una campaña estructurada de parámetros o condiciones iniciales con controles declarados.
- Un conjunto de figuras y registros de configuración vinculados con preguntas de investigación específicas.
- Una matriz de evidencia que distinga conclusiones respaldadas, inferencias provisionales y cuestiones pendientes.
Lectura científica
Criterios de interpretación
Un hallazgo exploratorio gana solidez cuando persiste ante cambios pertinentes de resolución y horizonte, y aparece en más de una vista o diagnóstico apropiados.
Los diagnósticos contradictorios señalan una cuestión transitoria, numérica, de compatibilidad del modelo o de interpretación que requiere resolución.
Archivos
Registro del experimento
- Pregunta predeclarada, factor modificado, controles fijos, cuadrícula y regla de detención.
- Ejecuciones de referencia y refinamiento con contratos numéricos completos.
- Todas las salidas directas, incluidos fallos, casos nulos y cuestiones pendientes.
- Una tabla que relacione afirmaciones y evidencia, y una lista separada de los análisis realizados fuera de la interfaz.
Aplicaciones
Preguntas que admite el cálculo
- Cartografía de regímenes paramétricos y generación de hipótesis.
- Estudios de sensibilidad a métodos numéricos.
- Laboratorios docentes sobre bifurcación, espectros, estabilidad y multestabilidad.
- Preparación de estudios piloto acotados antes de utilizar código personalizado o campañas de alto rendimiento.
Alcance
Condiciones de la evidencia
- Toolbox Chaos es una interfaz exploratoria; las campañas grandes pueden requerir flujos con scripts, estadística externa o solucionadores especializados.
- Las cuadrículas finitas de parámetros y condiciones iniciales describen la región muestreada; la completitud global requiere un análisis de alcance global.
- La localización y certificación de atractores ocultos pertenecen exclusivamente al flujo de investigación independiente de Hidden Attractors FO; Toolbox Chaos aporta la GUI de simulación, visualización y diagnóstico.
